Омов закон за цело струјно коло
Рекли смо да Омов закон важи и за цело струјно коло.

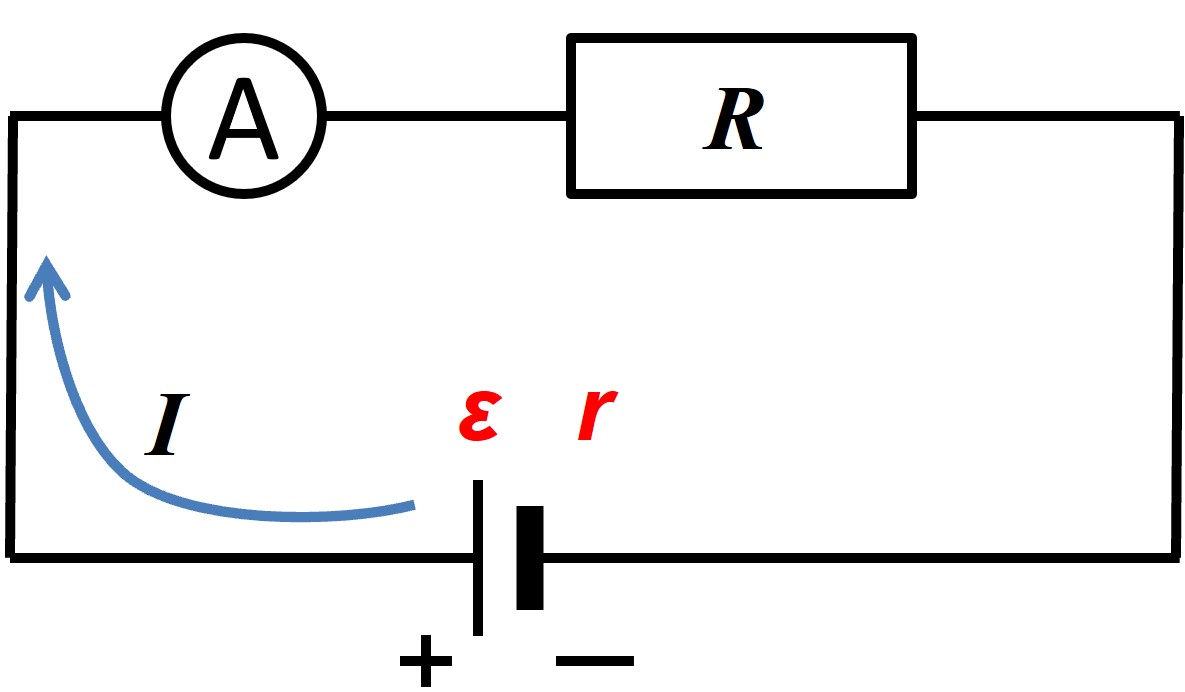

Када говоримо о Омовом закону за цело струјно коло, за вредност напона се узима вредност електромоторне силе извора, а укупна електрична отпорност у колу једнака је збиру вредности отпорности спољашњег дела кола R и унутрашње отпорности извора r, јер су оне повезане редно у струјно коло.
Омов закон за цело струјно коло гласи:
| Јачина електричне струје у струјном колу директно је сразмерна електромоторној сили извора, а обрнуто је сразмерна укупној отпорности кола. |
I– јачина струје, ε – електромоторна сила извора, R – отпорност спољашњег дела кола, r – унутрашња отпорност извора
