Физика 8

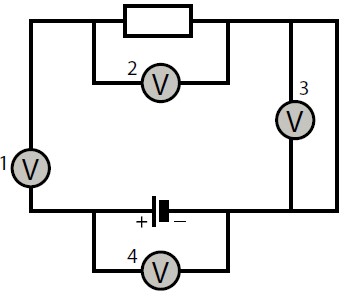

На слици је приказана шема струјног кола у коме су повезана четири волтметра. Који од њих су повезани правилно?

Волтметар 1 повезан је неправилно, редно у струјно коло, при чему између тачака где је повезан нема потенцијалне разлике.
Волтметар 2 повезан је правилно и мери напон на потрошачу.
Волтметар 3 повезан је неправилно јер између тачака у којима је повезан нема ниједног елемента струјног кола, тако да су те тачке на истом потенцијалу.
Волтметар 4 повезан је правилно, паралелно електричном извору, и мери напон на крајевима извора.
